在我們的生活中，光學儀器無處不在，從簡單的放大鏡、眼鏡，到復雜的相機、望遠鏡、顯微鏡，它們借助光學元件來形成圖像，讓我們看清微觀世界、捕捉遠方美景。然而，這些光學成像過程并非完美無缺，比如你是否曾用望遠鏡仰望星空時，發現明亮的恒星并非一個銳利的光點？或者用相機拍攝時，邊緣的直線莫名彎曲？而造成這些視覺上的“小瑕疵”正是像差在悄悄影響著光線的旅程。

一、什么是像差？

像差是指實際光學系統中，由非近軸光線成像引起的偏離近軸光線成像理想的各種現象。簡單來說，當光線通過光學元件（如透鏡、反射鏡等）時，由于光學元件的形狀、材料特性以及光線本身的特性（如波長、入射角度等），使得實際成像與理想成像（如幾何光學中近軸光線所成的像）存在偏差，這種偏差就是像差。

理想成像基于近軸光線近似，即假設光線與光軸的夾角很小，此時可以用簡單的幾何光學定律來描述成像過程，認為所有光線經過光學系統后都會準確地匯聚到理想的像點，形成清晰、無畸變、色彩準確的圖像。但在實際情況中，光線不可能完全滿足近軸條件，尤其是當光線與光軸的夾角較大，或者光學系統包含多種波長的光時，像差就會不可避免地出現。

二、像差的分類及對光學成像的影響

像差可以分為多種類型，不同類型的像差對光學成像的影響各不相同，主要包括單色像差和色像差兩大類。

1..單色像差

單色像差是指即使使用單一波長的光（單色光），光學系統仍然存在的像差，主要包括球差、彗差、像散、場曲和畸變等。

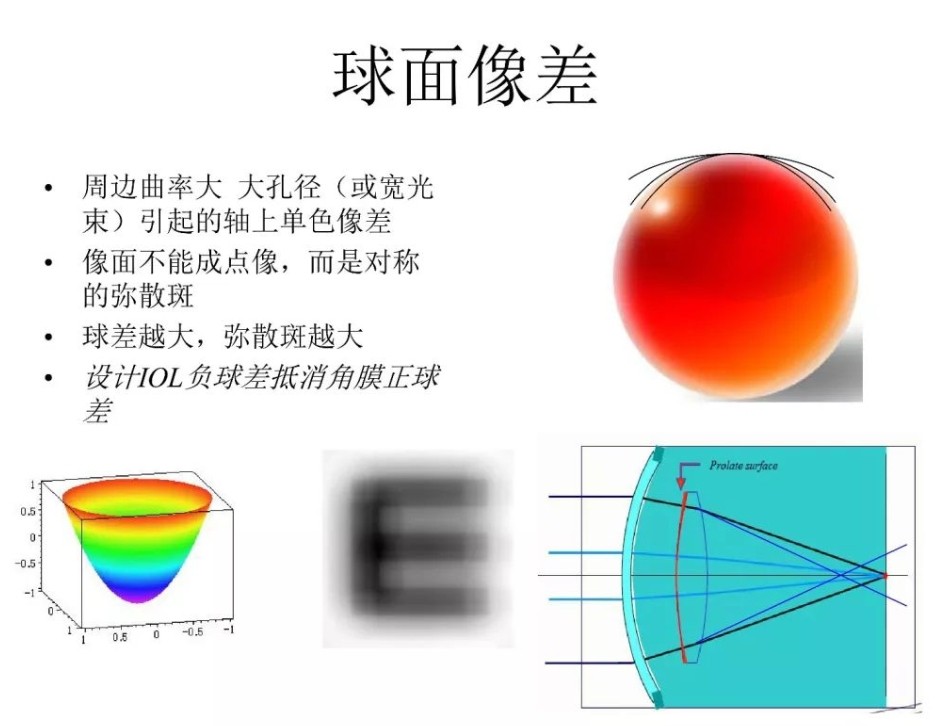

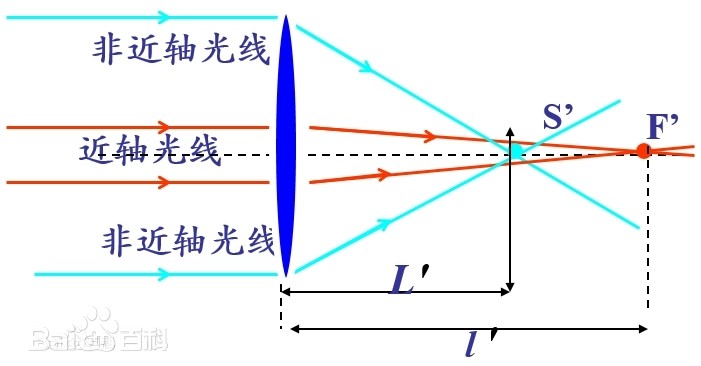

1.1.球差：球差是由于透鏡表面為球面，不同高度的光線經透鏡折射后聚焦位置不同而產生的像差。對于凸透鏡，邊緣光線的折射能力比近軸光線強，導致邊緣光線匯聚在光軸上離透鏡較近的位置，而近軸光線匯聚在較遠的位置；凹透鏡則相反，邊緣光線匯聚在離透鏡較遠的位置，近軸光線匯聚在較近的位置。這樣一來，軸上點發出的同心光束經過透鏡后不再是同心光束，而是形成一個以光軸為中心的彌散斑，使得軸上點的成像變得模糊。例如，在使用簡單的放大鏡觀察遠處的點光源時，如果放大鏡的球差較大，看到的光點會變成一個模糊的光斑。

（球面像差）

1.2.彗差：彗差多發生在軸外物點成像時，當物點遠離光軸，發出的光束以較大的傾斜角入射到光學系統時，由于光學系統的對稱性，不同孔徑高度的光線在像空間的匯聚點不再位于同一像點，而是形成一個彗星狀的彌散斑，因此得名彗差。彗差會使軸外物點的成像失去對稱性，呈現出拖著尾巴的彗星形狀，嚴重影響成像的清晰度和完整性。比如，在相機拍攝畫面邊緣的點光源時，如果存在彗差，該點光源會變成一個彗星狀的光斑，導致畫面邊緣的成像質量下降。

1.3.像散：像散同樣是軸外物點成像時出現的像差。當物點遠離光軸時，其發出的光束通過光學系統后，在像空間會形成兩個相互垂直且位置不同的焦線，分別稱為子午焦線和弧矢焦線，兩焦線之間的區域光束形成彌散斑。這是因?yàn)樵诖怪庇诠廨S的不同方向上，光學系統的折射能力不同，導致子午方向（包含光軸和物點的平面）和弧矢方向（垂直于子午平面的方向）的光線聚焦位置不同。像散會使軸外物點的成像在不同方向上呈現模糊狀態，例如，觀察斜方向的直線時，可能會看到直線在不同方向上的清晰度不同，甚至出現扭曲。

1.4.場曲：場曲是指當物體是一個垂直于光軸的平面時，其像面不再是一個平面，而是一個曲面。這是由于光學系統對不同視場的物點聚焦能力不同，導致像點分布在一個彎曲的表面上。場曲會使得平面物體的成像整體變得模糊，因?yàn)闊o法在一個平面上同時清晰地呈現整個物體的像。例如，在使用顯微鏡觀察平整的標本時，如果存在場曲，可能只能在視場中心部分清晰成像，邊緣部分則逐漸模糊。

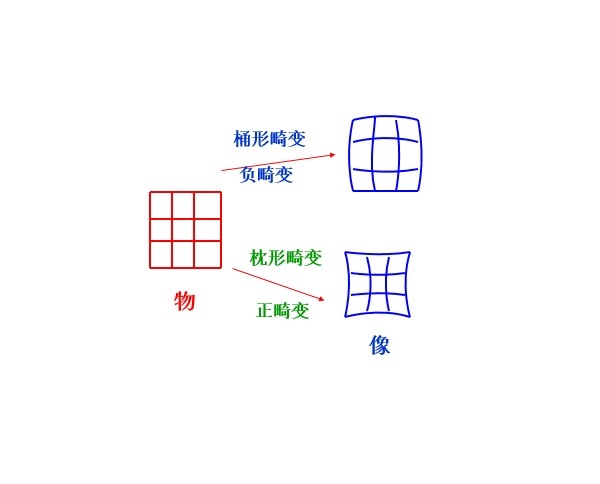

（畸變）

1.5.畸變：畸變是指光學系統對物體不同部位的橫向放大率不同，導致物體的形狀發生失真。當物體是一個規則的正方形或直線時，經過存在畸變的光學系統成像后，可能會變成桶形（邊緣放大率小于中心，正方形變成向外凸的桶形）或枕形（邊緣放大率大于中心，正方形變成向內凹的枕形）。畸變不影響成像的清晰度，而是改變物體的形狀，在攝影、測繪等領域，畸變會導致圖像失真，影響對物體實際形狀的判斷。比如，使用廣角鏡頭拍攝建筑時，如果鏡頭存在嚴重的畸變，原本垂直的建筑線條可能會出現彎曲，影響畫面的真實性。推薦閱讀：什么是光學畸變？

2.色像差

色像差，簡稱色差，是由于光學材料對不同波長的光具有不同的折射率（即色散現象），導致不同波長的光經過光學系統后聚焦位置和成像大小不同而產生的像差。色差分為位置色差（軸向色差）和倍率色差（橫向色差）。

2.1.位置色差

位置色差是指不同波長的光在光軸上的聚焦位置不同。例如，藍光的折射率比紅光高，因此藍光經過透鏡后匯聚在離透鏡較近的位置，紅光匯聚在較遠的位置，導致軸上點發出的白色光（包含多種波長）經過透鏡后，不同顏色的光形成不同的像點，在像面上形成彩色的彌散斑。當觀察白色物體時，邊緣會出現彩色條紋，影響成像的色彩準確性和清晰度。

2.2.倍率色差

倍率色差是由于不同波長的光橫向放大率不同，導致軸外物點的像高隨波長變化而產生的色差。例如，同一物體發出的不同顏色的光，經過光學系統后，像的大小不同，使得彩色物體的像邊緣出現彩色鑲邊現象。在攝影中，倍率色差會導致物體邊緣出現顏色失真，影響圖像的質量。

三、光學系統中像差的矯正

為了減少像差對光學成像的影響，光學工程師們采取了多種方法來矯正像差。

1.光學設計優化：通過精確的光學設計，合理選擇光學元件的形狀（如非球面透鏡）、材料（具有特定色散和折射率的玻璃或塑料）以及組合方式（如使用多個透鏡組成的復合透鏡組），可以平衡和矯正各種像差。例如，利用凸凹透鏡的組合來矯正球差和色差，通過非球面透鏡來減少彗差和畸變。

2.材料選擇：選擇低色散的光學材料可以減少色差，例如使用螢石玻璃或特殊的光學塑料。同時，根據不同的應用需求，選擇具有合適折射率和色散特性的材料，以優化光學系統的成像性能。

3.孔徑和視場限制：通過限制光學系統的孔徑大小和視場范圍，可以減少像差的影響。例如，在相機鏡頭中，縮小光圈（減小孔徑）可以減少球差和彗差，使成像更加清晰；在設計望遠鏡時，合理控制視場，避免過大的視場導致嚴重的像散和場曲。

4.數字圖像處理：在現代光學系統中，數字圖像處理技術也可以用于矯正像差。例如，通過軟件算法對拍攝的圖像進行去模糊、畸變校正和色差校正等處理，提高圖像的質量。不過，這種方法通常是對光學系統殘留像差的補充矯正，不能完全替代光學設計中的像差矯正。

像差是光學成像過程中不可避免的 “小插曲”，它的存在讓我們認識到光學系統的復雜性和理想成像的局限性。然而，通過對像差的深入研究和不斷的技術創新，我們能夠有效地矯正像差，提高光學成像的質量。從簡單的眼鏡到高端的天文望遠鏡，光學工程師們?cè)谠O(shè)計和制造光學系統時，都在努力克服像差的影響，為我們帶來更加清晰、準確的視覺體驗。了解像差的知識，不僅能讓我們更好地理解光學成像的原理，也能讓我們更加珍惜和欣賞現代光學技術所取得的成就。
